掘削不要・外観そのまま。マンホール浮上を抑える、新しい耐震対策工法。

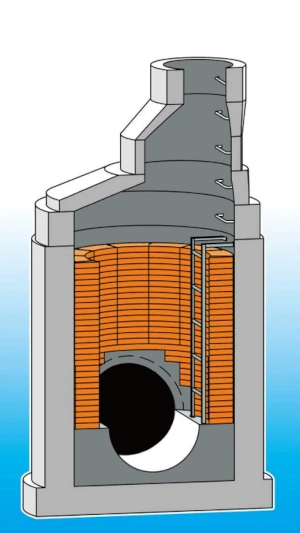

インナーウェイト工法は、マンホール内部に鋳物製の重り（ウェイト）を設置、地震による液状化現象に伴うマンホールの浮上を防ぐ技術です。舗装や地面を掘り返すことなく、既設の構造物にも対応できるため、景観を損ねず短工期での施工が可能。確実で維持管理負担の少ない、福原鋳物独自の耐震工法です。

地震と液状化によるマンホール浮上のリスク

地震によって地下水位の高い地域では液状化現象が発生し、地中に埋設されたマンホールが地表に浮き上がる「浮上現象」が多発しています。

浮上により、以下のような深刻な影響が生じます：

道路の段差や破損による交通障害
下水機能の停止や衛生環境の悪化
復旧費用や工期の増大
地域住民の生活・安全への影響

将来的には、被害を未然に防ぐ設計や管理者責任の明確化も求められる可能性があり、事前対策の重要性が高まっています。地震によって地下水位の高い地域では液状化現象が発生し、地中に埋設されたマンホールが地表に浮き上がる「浮上現象」が多発しています。

マンホール浮上防止工法の主な種類

液状化によるマンホール浮上を防ぐための工法は、大きく3つに分類されます。それぞれに特性があり、地盤条件や施工環境に応じた選択が求められます。

過剰間隙水圧消散型

液状化の根本原因である「過剰な間隙水圧」を、マンホール内に逃がすことで浮力を抑制します。液状化そのものを緩和するアプローチです。根本的な原因を取り除くので非常に有効な手法ではありますが周辺の地盤が、過剰間隙水を適切に排水できる構造でないと効果が発揮されにくい場合があるためすべてのマンホールに適性があるわけではありません。

支持層固定型

マンホールを液状化しない深い地盤（支持層）にアンカーで固定し、物理的に浮上を阻止します。地盤の安定した層に直接固定するため、非常に強い拘束力を持ち、確実性が高いのですが奥深くまでの掘削など時間を要したり複雑な工程が多くコスト面も高価になる傾向があります。周辺地盤へ想定外の影響を与える可能性もゼロではありません。

重量増加型

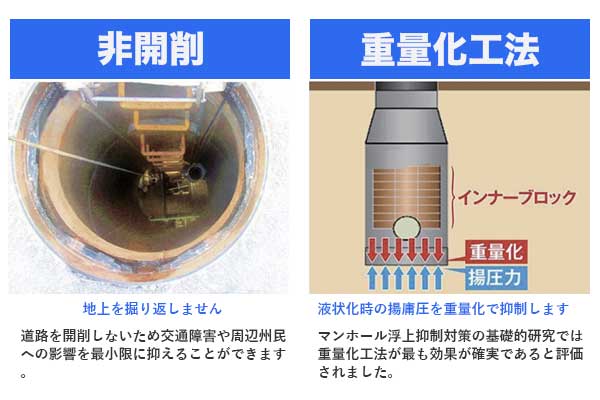

マンホール自体の重さを増やすことで、浮力に対抗する最も単純かつ直接的な方法で理屈上は確実に浮上を抑制できます。インナーウェイト工法もここに属しますが従来の方法では既設のマンホールに適用する場合、周辺を掘削し、重量物を設置する必要があるため、工期が長かったり、交通規制が必要になるケースもありましたがインナーウェイト工法はマンホール内の施工のため周辺への大掛かりな準備や影響というものが発生しません。

また、従来の「マンホール自体の体積で浮上を抑制する」場合よりも「マンホール底面に施工する」インナーウェイト工法のほうがより有効であることが下水道新技術推進機構で行った共同研究によって明らかになっています。
